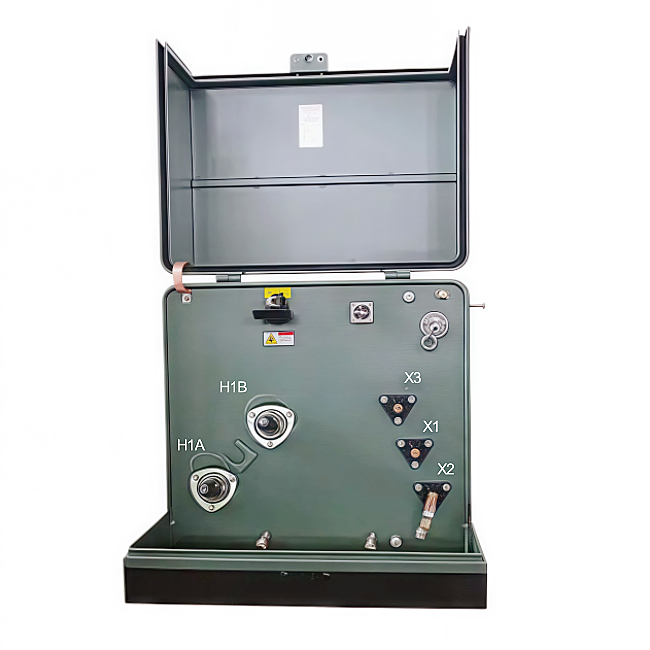

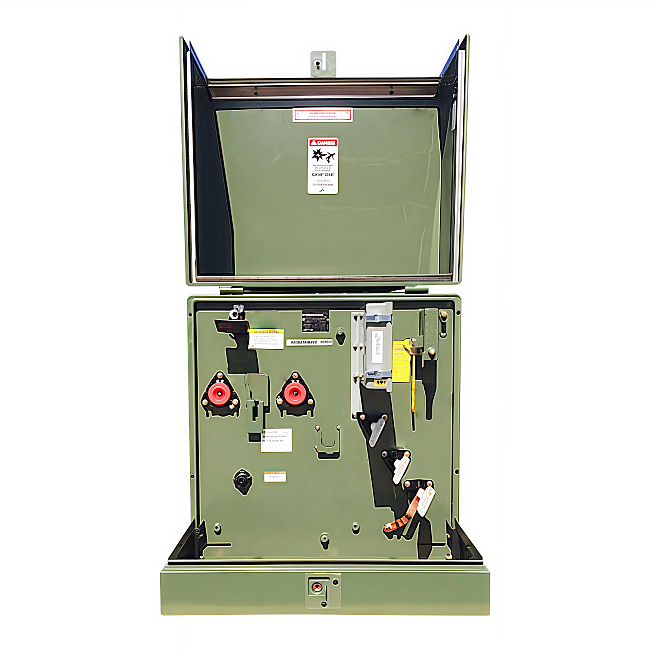

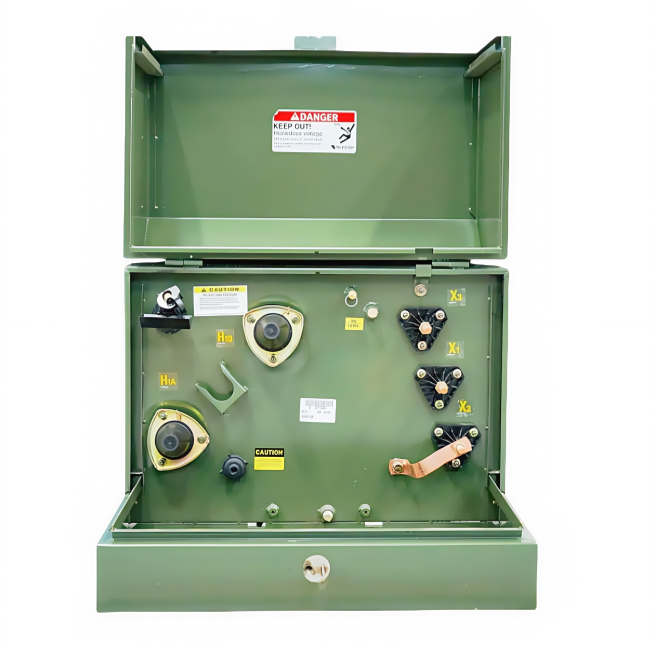

Tek Faz 75 KVA PAD montaj Transformatör, tamamen mühürlü ve bakım içermeyen bir dış mekan güç dağıtım ekipmanıdır. Bu transformatör, yağla daldırılmış bir soğutma yapısı benimser ve doğrudan -30 derece -+40 derecesi -30 derecesi için uygun olan beton bir temel üzerine kurulur.
Giriiş:
Tek Faz 75 KVA PAD montaj Transformer, genellikle beton bir tabana monte edilmiş güç dağıtım sistemlerinde kullanılan bir dış mekan kurulum transformatörüdür ve konut, ticari veya endüstriyel güç kullanım senaryoları için uygundur. 75 kVA nominal kapasitesi ve tek fazlı bir tasarıma sahip, voltaj dönüşüm ve dağıtım gereksinimleri için uygundur.
Elektrik parametreleri:
Kapasite, uygun yük gereksinimlerini karşılayabilen 75KVA'dır.
Mevcut iki seçenek vardır: yüksek voltaj ve düşük voltaj ve kullanıcı gereksinimlerine göre özelleştirme yapılabilir. Yaygın olarak kullanılan voltajlar 24.94kV, 13.8kV ve 1.32kV'dir ve düşük voltaj 120 ila 600V arasında seçilebilir.
Enerji verimliliği standartlarını karşılayan frekans genellikle 60Hz'dir.
Yapısal özellikler:
Kabuk: NEMA 3R tipi kabuk kabul edilir, kalın çelik plakadan yapılmış ve toz boya ile işlenir. Kurcalamaya dayanıklı olma ve sert havaya dayanma yeteneğine sahiptir ve iç veya dış ortamlarda kullanılabilir.
Kurulum yöntemi: Yerdeki beton tabanına takın. Bu kurulum yöntemi sabittir ve bakımı kolaydır.
İç yapı: Yüksek voltajlı yük anahtarı koruması için sigorta gibi tüm bileşenler, kompakt bir yapıya sahip transformatör çekirdeği ve sargılarla aynı yağ tankına yerleştirilir.
Sargılar ve çekirdekler:
Sarma malzemesi:
Sargı malzemesi alüminyum veya bakırdan seçilebilir. Alüminyum sargılar maliyet bakımından daha düşüktür ve daha hafiftir, bakır sargılar daha iyi elektrik iletkenliğine ve ısı dağılma performansına sahiptir.
Çekirdek Malzeme:
Çekirdek genellikle yüksek manyetik geçirgenliğe ve düşük histerezis kaybına sahip olan ve transformatörün verimliliğini artırabilen soğuk haddelenmiş silikon çelik tabakalardan yapılmıştır.
Soğutma ve Yalıtım:
Soğutma yöntemi: Ek soğutma ekipmanına ihtiyaç duymadan, ısıl dağılımı için yalıtım yağının doğal konveksiyonunu ve radyasyonunu kullanan yağdan etkilenmiş kendini soğutma çoğunlukla benimsenir.
Yalıtım ortamı: Genel olarak, yalıtım sıvısı olarak mineral yağı kullanılır. Ayrıca iyi yangın direnci ve uzun hizmet ömrüne sahip sürdürülebilir ve biyolojik olarak parçalanabilir dielektrik sıvılar vardır.
Koruyucu Cihaz: Koruma için çift sigortalar benimsenmiştir. Takılabilir sigorta, kutu tipi transformatörün ikincil tarafında meydana gelen kısa devre hatalarına karşı korunmak için kullanılan çift hassas bir sigortadır. Yedek akım sınırlayıcı koruma sigortası, kutu tipi transformatör içinde meydana gelen arızaları korumak ve yüksek voltaj tarafını korumak için kullanılır.
