giriiş
Transformatörler güç sisteminin kalbi olarak anılır ve yalıtkan malzemeler bu kalbin bağışıklık sistemi görevi görür. Bir transformatörün içinde on binlerce bileşen, yüksek sıcaklıklara, yüksek voltajlara ve güçlü elektromanyetik kuvvetlere dayanıklı-ekstrem koşullar altında birlikte çalışır.
Bu yazımızda transformatörlerde en sık kullanılan yedi yalıtım malzemesini tanıtacağız. Bu genel bakış, bir transformatörün yalıtım sistemini neyin oluşturduğunu-ve bunun neden bu kadar önemli olduğunu açıklamaktadır.
1. Yalıtım Baskı Levhası
Elektrik yalıtımlı pres levha %100 saf sülfat odun hamurundan yapılmıştır. Vakumla kurutma yoluyla tamamen kurutulabilir, gazı giderilebilir, yağ-emprenye edilebilir ve ardından mükemmel elektriksel ve mekanik özellikler sunar.
| Sınıflandırma Temeli | Kategori | Özellikler/Parametreler |
| Kalınlık | / | 0,5 mm, 1 mm, 1,5 mm, 2 mm, 3 mm, 4 mm, 5 mm, 6 mm, 8 mm |
| Sayfa Boyutu | / | 1000mm×2000mm, 2030mm×4200mm, 2100mm×3200mm, 3200mm×4200mm, 3200mm×6100mm |
| Yoğunluk | Düşük-Yoğunluklu Kart | 0,75-0,9 g/cm³ |
| Orta-Yoğunluklu Kart (Standart) | 0,95-1,15 gr/cm³ | |
| Yüksek-Yoğunluklu Kart | 1,15-1,3 g/cm³ |
Düşük-yoğunluklu tahta
Nispeten düşük mukavemet ve mekanik özelliklere sahiptir. Ancak iyi şekillendirilebilirlik sunar, bu da onu öncelikle kalıplanmış bileşenler için uygun kılar.
Orta-yoğunluklu tahta
Daha iyi sertlik ve daha yüksek elektrik mukavemeti sağlar ve esas olarak yalıtım silindirleri, ara parçalar ve bloklar gibi genel yalıtım parçalarının yanı sıra lamine ürünler için kullanılır.
Yüksek-yoğunluklu tahta
Mükemmel elektriksel ve mekanik performans sergiler ve esas olarak baskı plakaları, destek plakaları ve yağ-aracı parçaları gibi-bükülmeyen parçalara uygulanır.

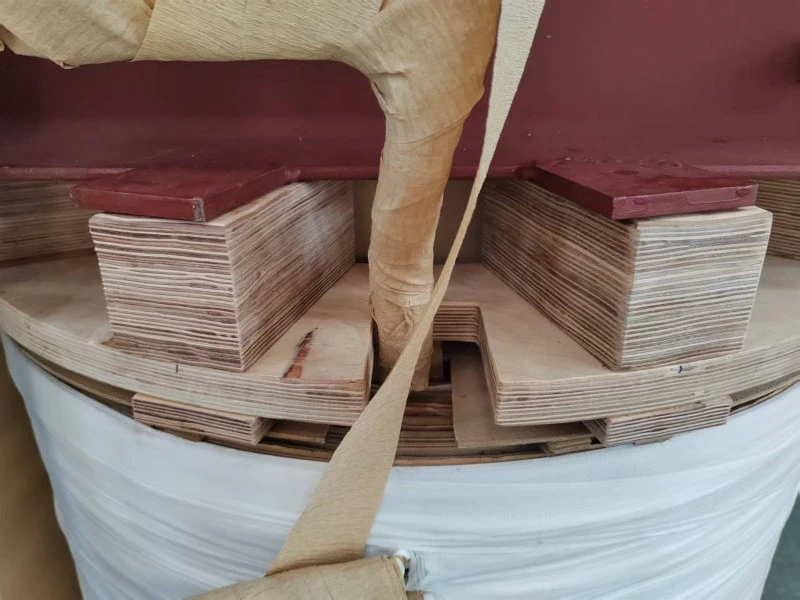

2. Lamine Ahşap
Elektrikli lamine ahşap, transformatör yağını kirletmeyen-akçaağaç, huş ağacı ve dişbudak gibi yüksek kaliteli ahşaplardan üretilir. İşlem, buharlama, döner kesme, kurutma, yalıtkan reçineyle kaplama ve ardından yüksek sıcaklık ve basınç altında sertleştirmeyi içerir. Orta yoğunluk, yüksek mekanik mukavemet, vakumla kurutma kolaylığı ve kolay mekanik işleme avantajlarına sahiptir. Dielektrik sabiti trafo yağına yakın olup, 105 derecedeki trafo yağında uzun süre kullanılabilir.
| Menşei | Sayfa Boyutları | Kalınlık Aralığı |
| Yerel | 1500mm×1500mm 2000mm×2000mm 1500mm×3000mm |
20 mm'den itibaren 5 mm'lik artışlarla artırılır. |
| İthal | 1000mm×2000mm (4200mm×3400mm'ye kadar maksimum boyut) |
6mm-200mm |
Lamine ahşap esas olarak baskı plakaları, destek plakaları, destek plakaları, kurşun destekler, sıkıştırma blokları ve şekillendirilmiş yalıtım parçaları için kalıpların üretiminde kullanılır. Şu anda yerli lamine ahşap da halka ve çubuk formlarında mevcuttur. Halkalar, iş parçasının tüm noktalarında eşit dikey bükülme mukavemeti sağlayan, yüksek genel mekanik mukavemet ve yüksek elastikiyet modülü sağlayan yeni bir işlem kullanılarak üretilir. Esas olarak baskı ve destek plakaları yapımında kullanılırlar. Büyük çubuklar tipik olarak 50 mm × (50, 60 veya 70 mm) × 3000 mm spesifikasyonlara sahiptir ve öncelikle tel kelepçelerin işlenmesi için kullanılır.
3. Yapışkanlı Kağıt
Çift-taraflı yapışkan kağıt, iki yapışkan içerik düzeyinde mevcuttur. Bir tip daha yüksek yapışkan içeriğine sahiptir ve esas olarak lamine preslenmiş levhanın preslenmesi için kullanılır. Kullanıldığında, iki baskı tahtasının arasına çift-taraflı yapışkan kağıt yerleştirilir ve geleneksel fenolik reçine yapıştırıcının fırçalanması yerine kullanılır. Bu yöntem işlemi basitleştirir ve fırçalanmış yapıştırıcı için gereken kuruma süresini ortadan kaldırır. Diğer tür ise daha düşük yapışkan içeriğine sahiptir ve esas olarak yalıtım levhası ile yarı iletken kağıt arasına yerleştirildiği koruyucu plakaların yapımında kullanılır.
4. Yalıtım Yapıştırıcısı
| Tip | Birincil Başvuru |
| Sıcak-Yapıştırıcı | |
| Fenolik Reçine Yapıştırıcı | Lamine baskı levhasını preslemek için. |
| Soğuk-Yapıştırıcı | |
| PVA | Kağıdın kağıda, pres levhanın kağıda, pres levhanın lamine kartona, pres levhanın lamine ahşaba ve lamine pres levhanın lamine pres levhaya yapıştırılması için. |
| Isıya-Dayanıklı Elektrikli Beyaz Tutkal | Lamine ahşabı lamine ahşaba, sert ahşabı sert ahşaba ve metal malzemeleri kağıda yapıştırmak için. |
| Mowiol Tutkal | Lamine pres levhayı lamine pres levhaya, lamine ahşabı lamine ahşaba, pres levhayı pres levhaya ve yağ-emprenye edilmiş yalıtım parçalarını yapıştırmak için. |
| PVB Yapıştırıcı | NOMEX kağıdının diğer bileşenlere yapıştırılması için. |
| Kazein Tutkalı | İyi akışa, güçlü ilk yapışma özelliğine ve hızlı kuruma süresine sahip,{0}hayvan bazlı bir yapıştırıcı; özel ürün gereksinimlerine göre seçilir. |
5. Kablo Kağıdı
Kablo kağıdı saf sülfatlı odun hamurundan üretilir. Yüksek mekanik dayanıma ve dielektrik dayanıma sahiptir. Bu tür kağıt öncelikle transformatör sargı iletkenlerinin dönüş-dönüşümlü{- izolasyonu ve katman izolasyonu için, ayrıca kabloların, kademe bağlantılarının, elektrostatik halkaların izolasyonu ve izolasyon tüplerinin yuvarlanması için kullanılır.
6. Krep Kağıdı
Yalıtım krep kağıdı, elektriksel-sınıf yalıtım kağıdının kreplenmesiyle üretilir. Genişliği boyunca kullanım sırasında esneyebilen kırışıklıklar vardır. Farklı krepleme işlemleri, farklı uzama seviyelerine sahip kağıtlar verir. Krep kağıdı, transformatörlerde sarımların, kabloların ve elektrostatik halkaların uçlarının yalıtılması gibi sarılı yalıtım için sıklıkla kullanılır.
7. Epoksi Cam Bezi Laminat
Epoksi-cam kumaş laminatı, cam elyaf kumaşın epoksi reçineyle emprenye edilmesi ve ısı ve basınç altında sertleştirilmesiyle yapılır. Orta sıcaklıklarda yüksek mekanik mukavemet, yüksek sıcaklıklarda ise kararlı elektriksel özellikler sergiler. Esas olarak son montaj sırasında çerçeveler arası yağ kanalları ve ayar ayar saclarının imalatında kullanılır.
Çözüm
Bu önemli malzemeler modern transformatör yalıtım sistemlerinin temel çerçevesini oluşturur. Her malzemenin kendine özgü avantajları ve uygulanabilir senaryoları vardır. Bu malzemeleri voltaj seviyelerine, kapasiteye, çalışma ortamına ve maliyet hususlarına göre seçmek ve optimize etmek transformatör tasarımcılarının görevidir.
