Selam! Tek fazlı ped montajlı transformatörlerin tedarikçisi olarak bana sıklıkla bu transformatörlerin kısa devre empedansı hakkında sorular soruluyor. Bu yüzden oturup bunun ne olduğunu, neden önemli olduğunu ve performansımızı nasıl etkilediğini açıklamak için bu blogu yazmayı düşündüm.Tek Fazlı Ped Montajlı Transformatör.
Kısa Devre Empedansı Nedir?
Temel bilgilerle başlayalım. Genellikle (Z_{sc}) olarak gösterilen kısa devre empedansı, bir transformatörün kısa devre akımı akışına sunduğu karşıtlığın bir ölçüsüdür. Bir elektrik sisteminde kısa devre meydana geldiğinde transformatörden büyük miktarda akım geçmeye çalışır. Kısa devre empedansı bu akımı sınırlar.
Bunu yoldaki trafik sıkışıklığı gibi düşünün. Kısa devre empedansı, yolun araba akışını (akım) kısıtlayan dar kısmı gibidir. Transformatörün nominal geriliminin yüzdesi olarak ifade edilir. Örneğin, bir transformatörün kısa devre empedansı %5 ise, bu, kısa devre meydana geldiğinde empedansa bağlı olarak transformatördeki gerilim düşüşünün nominal gerilimin %5'i olduğu anlamına gelir.
Nasıl Ölçülüyor?
Kısa devre empedansını ölçmek biraz teknik bir konu ama sizin için ayrıntılı olarak anlatacağım. İlk önce transformatörün sekonder sargısını kısa devre yapıyoruz. Daha sonra birincil sargıya azaltılmış bir voltaj uyguluyoruz. Bu gerilim, sargılardan geçen akım transformatörün anma akımına ulaşıncaya kadar ayarlanır.
Uygulanan gerilimin nominal gerilime oranı 100 ile çarpılarak bize yüzde olarak kısa devre empedansı verilir. Bu, tüm çalışmalarımızda uyguladığımız çok önemli bir testtir.Tek Fazlı Ped Montajlı Güç Trafosugerekli standartları karşıladıklarından emin olmak.
Kısa Devre Empedansı Neden Önemlidir?
1. Transformatörün Korunması
Kısa devre empedansı, kısa devre olayı sırasında transformatörü hasardan korur. Empedans olmasaydı, kısa devre akımı son derece yüksek olurdu ve bu da transformatörün sargılarında ve diğer bileşenlerinde aşırı ısınmaya ve mekanik strese neden olabilirdi. Bu, transformatörün tamamen arızalanmasına neden olabilir.
2. Sistem Kararlılığı
Ayrıca tüm elektrik sisteminin stabilitesinde hayati bir rol oynar. Doğru kısa devre empedansına sahip bir transformatör, sistemdeki kısa devre akımının kontrol edilmesine yardımcı olur. Bu önemlidir çünkü aşırı kısa devre akımı, sisteme bağlı diğer elektrikli ekipmanların performansını etkileyebilecek voltaj düşmelerine neden olabilir.
3. Koruyucu Cihazlarla Koordinasyon
Kısa devre empedansı, devre kesiciler ve sigortalar gibi koruyucu cihazların çalışmasını koordine etmek için kullanılır. Bu cihazlar kısa devre akımı belirli bir seviyeyi aştığında devreye girecek şekilde tasarlanmıştır. Transformatörün kısa devre empedansı bu seviyenin doğru bir şekilde belirlenmesine yardımcı olur.
Kısa Devre Empedansını Etkileyen Faktörler
1. Sargı Tasarımı
Transformatördeki sargıların tasarlanma şeklinin kısa devre empedansı üzerinde önemli bir etkisi vardır. Sarım sayısı, iletkenlerin kesit alanı ve sargıların düzeni bir rol oynar. Örneğin, eğer sargılar yakın aralıklı ise kaçak akı azalır, bu da kısa devre empedansını azaltır.
2. Temel Tasarım
Transformatörün çekirdeği aynı zamanda kısa devre empedansını da etkiler. Çekirdek malzemesinin türü, şekli ve boyutu transformatörün manyetik özelliklerini etkileyebilir. Yüksek manyetik geçirgenliğe sahip bir çekirdek, kaçak akıyı ve dolayısıyla kısa devre empedansını azaltabilir.
3. Transformatör Derecelendirmesi

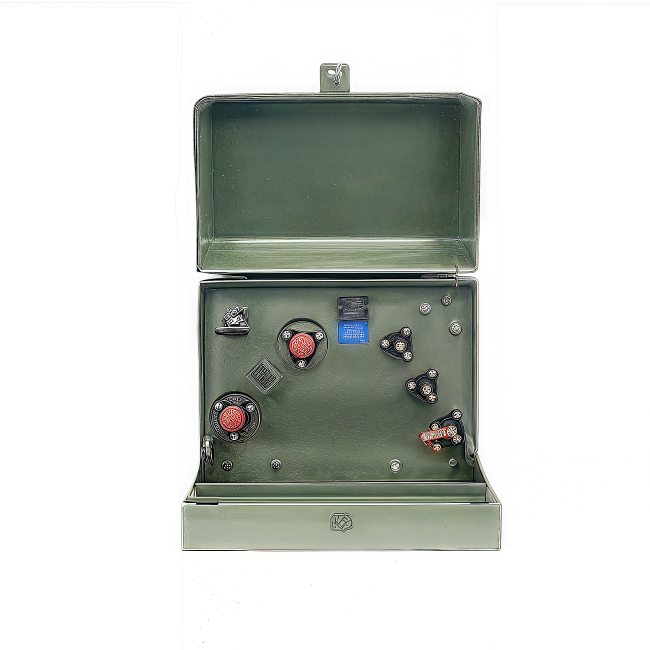

Transformatörün kVA değeri gibi değeri de kısa devre empedansını etkiler. Genellikle daha büyük transformatörlerin kısa devre empedansları daha yüksektir. Örneğin, bizim167 Kva Tek Fazlı Pad Montajlı TrafoDaha küçük nominal transformatörle karşılaştırıldığında farklı bir kısa devre empedansına sahip olacaktır.
Trafo Performansına Etkisi
1. Gerilim Düzenlemesi
Kısa devre empedansı transformatörün voltaj regülasyonunu etkiler. Gerilim regülasyonu, transformatörün sekonder geriliminin yüksüz durumdan tam yük durumuna değiştirilmesidir. Daha yüksek bir kısa devre empedansı, yük altında daha büyük bir voltaj düşüşüne neden olabilir, bu da daha zayıf voltaj regülasyonu anlamına gelir.
2. Verimlilik
Ayrıca transformatörün verimliliği üzerinde de etkisi vardır. Normal çalışma sırasında kısa devre empedansı bakır kayıpları şeklinde bir miktar güç kaybına neden olur. Bu kayıplar sargılardan geçen akımın karesi ile artar. Bu nedenle kısa devre empedansı daha düşük olan bir transformatör genellikle daha yüksek verimliliğe sahip olacaktır.
Doğru Kısa Devre Empedansını Seçmek
Tek fazlı yastığa monteli bir transformatör için doğru kısa devre empedansının seçilmesi söz konusu olduğunda, bu, spesifik uygulamaya bağlıdır. Elektrik sisteminin kısa devre akımlarına daha duyarlı olduğu uygulamalar için daha yüksek bir kısa devre empedansı gerekli olabilir. Öte yandan, iyi voltaj regülasyonunun ve yüksek verimliliğin daha önemli olduğu uygulamalar için daha düşük bir kısa devre empedansı tercih edilebilir.
Bir tedarikçi olarak, müşterilerimizin gereksinimlerini anlamak ve doğru kısa devre empedansına sahip en uygun transformatörü önermek için müşterilerimizle yakın işbirliği içinde çalışıyoruz. Geniş bir ürün yelpazemiz varTek Fazlı Ped Montajlı TransformatörHer biri farklı ihtiyaçları karşılamak üzere tasarlanmış seçenekler mevcuttur.
Çözüm
Sonuç olarak, tek fazlı yastığa monteli bir transformatörün kısa devre empedansı, onun performansını, korumasını ve elektrik sisteminin stabilitesini etkileyen çok önemli bir parametredir. Nasıl ölçüldüğünü, hangi faktörlerin onu etkilediğini ve transformatörün genel çalışmasını nasıl etkilediğini anlamak önemlidir.
Tek fazlı ped montajlı transformatör pazarındaysanız ve kısa devre empedansı veya ürünlerimizin herhangi başka bir yönü hakkında sorularınız varsa, bizimle iletişime geçmekten çekinmeyin. Elektrik sisteminiz için doğru seçimi yapmanıza yardımcı olmak için buradayız. İhtiyacınız olup olmadığıTek Fazlı Ped Montajlı Güç Trafosuveya bir167 Kva Tek Fazlı Pad Montajlı Trafo, seni koruduk. Gelin bir görüşme başlatalım ve ihtiyaçlarınız için mükemmel çözümü bulalım.
Referanslar
- JR Lucas'tan Elektrik Güç Sistemleri
- Transformatör Mühendisliği: TA Lipo'dan Tasarım, Teknoloji ve Teşhis
